案例研究-汽车HMI手势交互设计

HMI人机交互   2021-03-27

一、手势交互的特征与趋势

 传统的汽车HMI交互比较单一,主要由显示屏、控制键按钮、中心电脑组成,交互方式以视觉、触觉为主。事实上,尽管车内应用数量还远远没有饱和,但车载交互设备的数量已经快速地达到了上限,特别是大量的传统输入方式如旋钮、按钮和把手等,已经达到了驾驶者能承受的极限。手势一直是人机交互的重要组成部分,它与语言一样属于人类自然的交互方式,由于可以能减少驾驶员视觉分心和认知负担,手势交互逐渐成为汽车人机交互界面研究设计的重要方向。

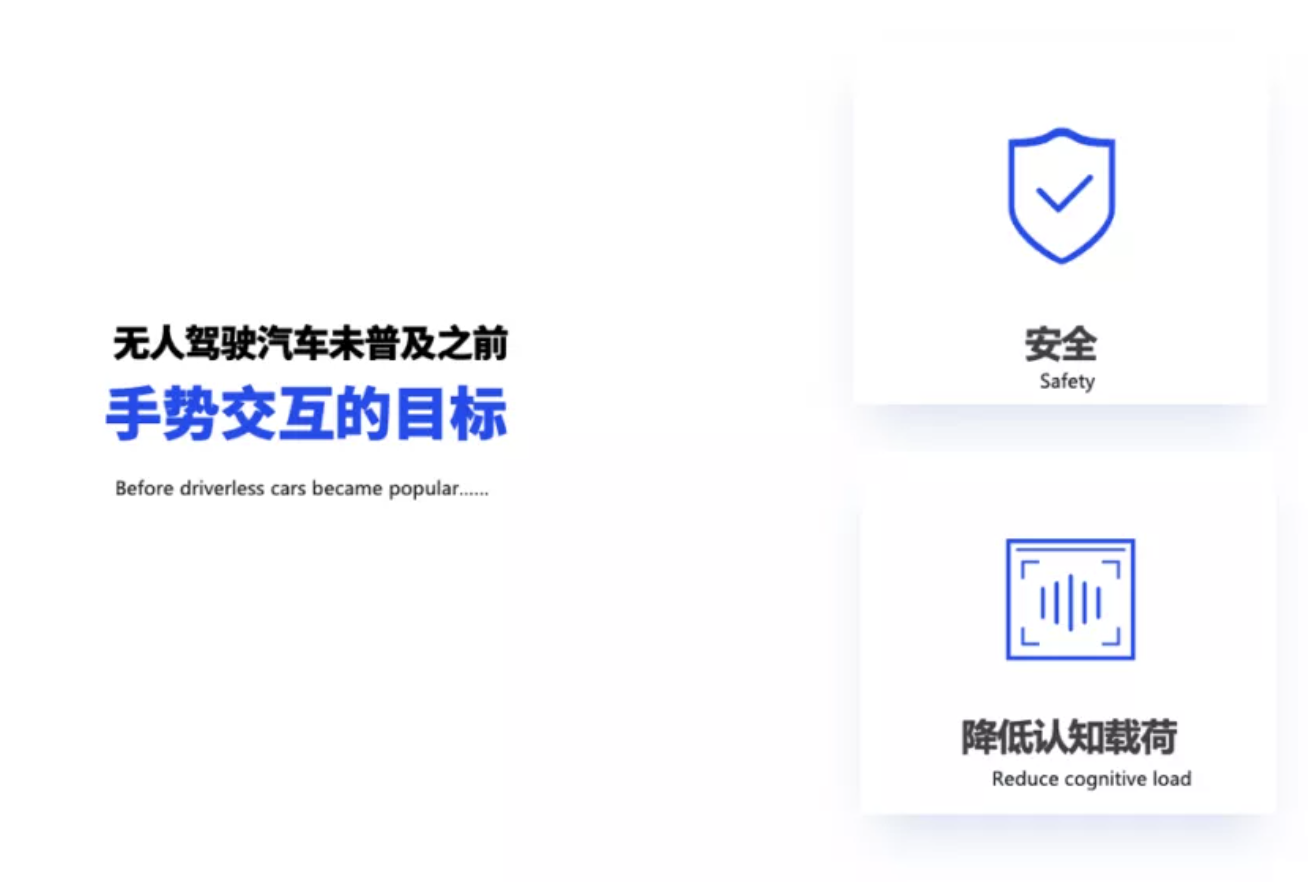

1.png二、汽车手势交互原则


与其他领域的交互设计特征不同,汽车手势交互属于基于视觉的辅助驾驶系统, 需要精力集中在主驾驶任务上,并且汽车处在较为不稳定的活动场景中,绝大部分都是单手手势,因为另外一只手需要保持在方向盘上,因此传统的汽车手势交互领域的研究主要集中在行人保护,自动控制等功能性和安全性问题上,相应的汽车手势及应用都应该是简单易学的,并且手势的数量需要得到严格限制,从而降低用户的分心和操作失误可能性。

未来随着AR HUD技术在车载电子中的不断普及,语音交互、人脸识别的不断应用、无人驾驶技术的不断成熟。随着车联网时代的到来,车载人机交互将发生革命性的改变。手势识别技术将在这次产业升级、技术更新当中扮演着重要的角色。


1.传统手势交互


①    减少分心

尽量采用容差性较强的手势捕捉方案,以实现手势的大范围模糊操作,降低错误率,减少需要手眼协调的情况。


手指滑动温度调节

②    小集合手势集

筛选出几个具有强烈直观性和低心理负荷的手势,组成手势数量较小的手势集,以降低学习难度和心理负荷。


③   手势的通用性

主要反映为同一个手势,能够控制不同应用中的同样意义的功能。


Hyundai -界面切换

④    健壮性

手势应具有较好的抗击环境干扰的能力

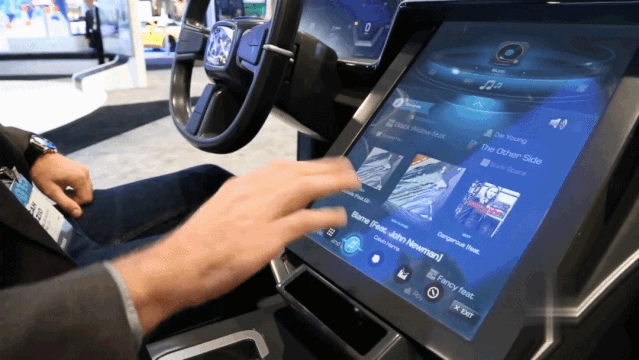

BMW i Interaction EASE -中控屏

⑤    无需学习

用户无需校准或培训

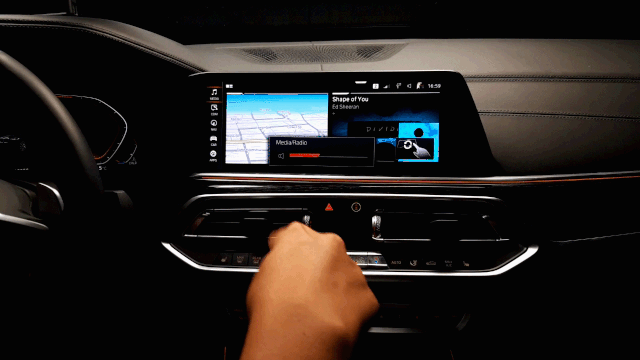

BMW X7 -3D view

⑥    易捕捉

延迟较小并易于手势捕捉系统理解


Nissan IMx concept-多媒体查看


2.新兴手势交互


手势拍照take a picture


手势结合全息Holography+gesture

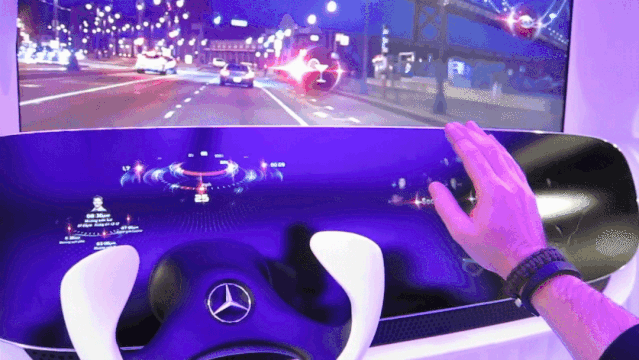

Mercedes-Benz DICE_选择‍


手势调节灯光light-control

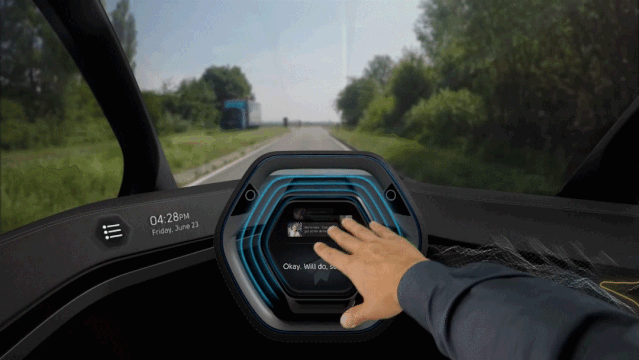

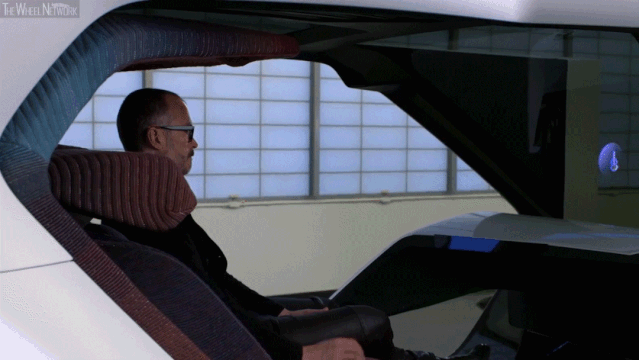

Future Vehicle Concept-信息发送

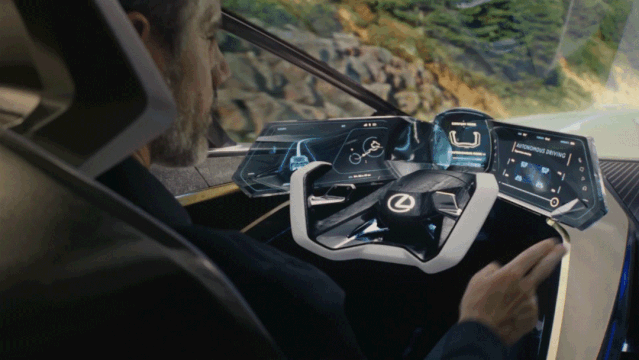

Lexus LF-30 Electrified Concept-方向盘控制steering wheel control


天窗控制 skylight control

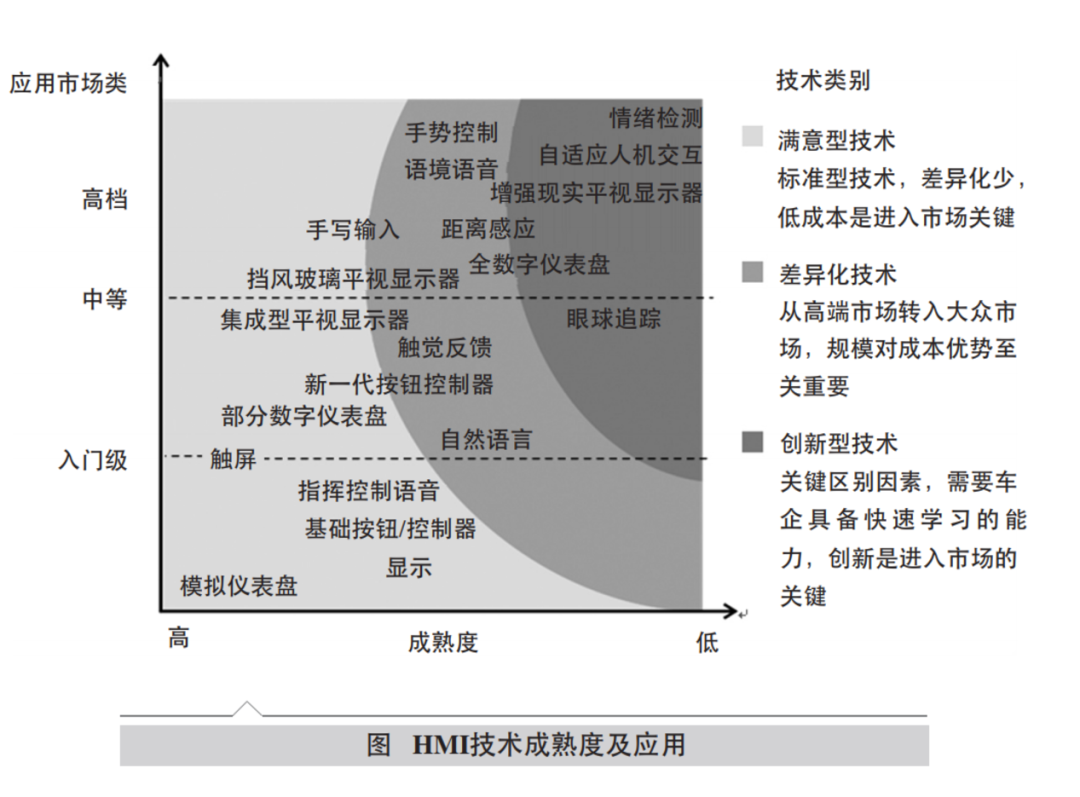

三、手势交互的现状与未来

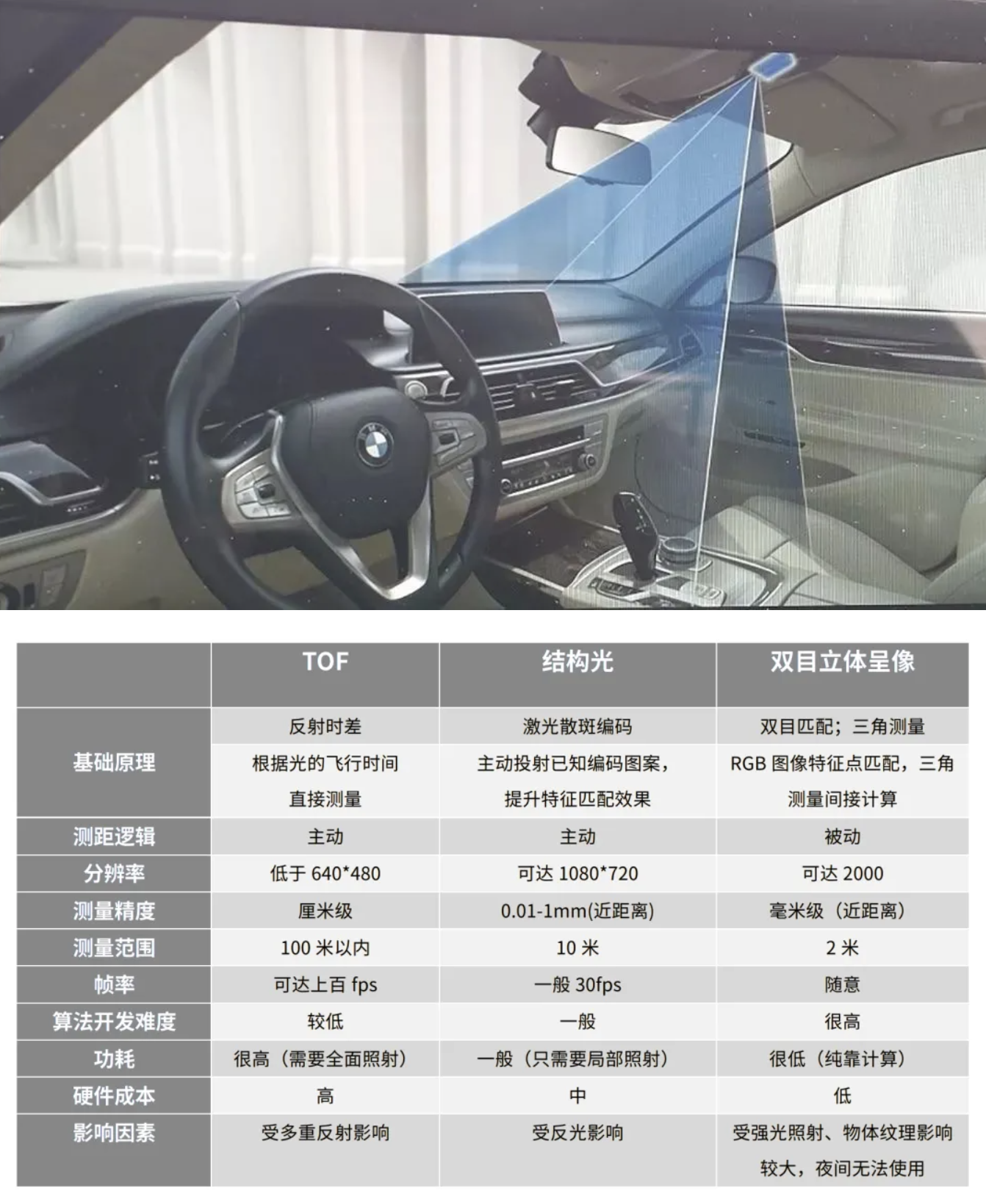

目前手势交互识别的三种方案:


上图来自极客汽车

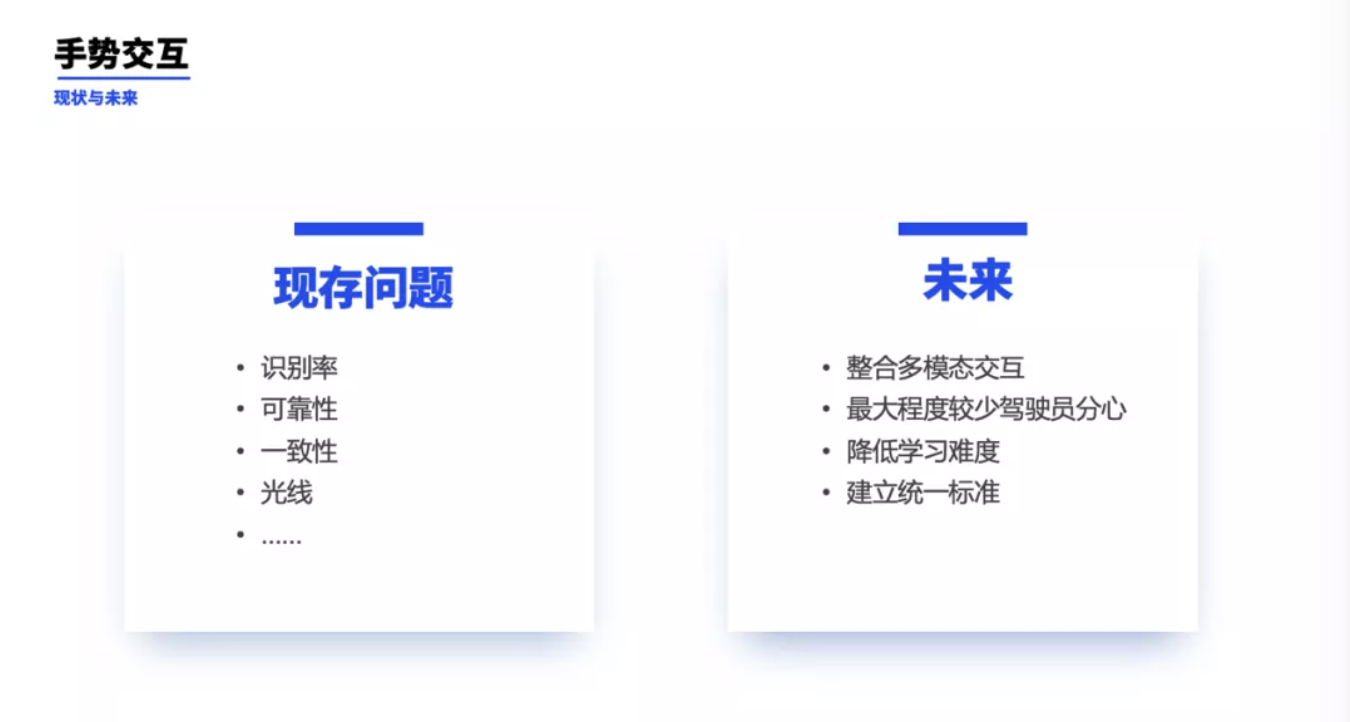

目前手势交互识别的问题:



总的说来,人类创造和设计了汽车,而随着移动交互时代的来临,手势交互又被自然的应用在汽车中,这需要对其进行重新审视并加以修正。目前的汽车手势交互还在萌芽状态,但需要注意的是,随着视觉通道交互设计的饱和,其他感官通道的设计模式就将会被重视。

在未来的设计中,更需要平衡用户需求和技术。最终能够综合用户需求和技术进行妥协,也能够利用用户和技术各自的优势对对方的弱势进行填补,这也是设计师角色的意义。



参考:

[1]董长青,丁田妹,黄晓延.浅析智能网联汽车的无人驾驶体验新需求[J].汽车工业研究,2017(06):21-24.

[2]景春晖,张晶,邓椿山.汽车手势交互设计研究[J].包装工程,2018,39(08):74-79.

[3]刘华仁,陈效华,纪明君,朱赛春.智能网联汽车人机交互手势识别设计[J].北京汽车,2017(05):16-18+28.

[4]Facecar:2020车载手势“密语”,你get到了吗

[5]汽车HMI:一文读懂智能汽车手势交互

[6]极客汽车:手势交互,车内交互方式的新宠?

[7]ECKER R, BROY V, BUTZ A, et al. Pietouch: a DirectTouch Gesture Interface for Interacting with In-Vehicle Information Systems[C]. Conference on HumanComputer Interaction with Mobile Devices and Services, Mobile Hci 2009
